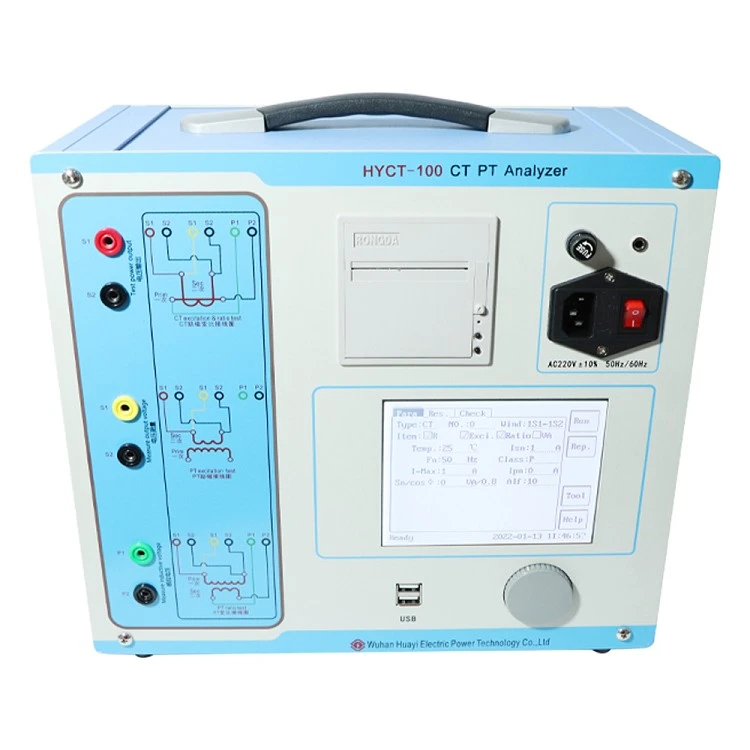

Introducción del producto
El analizador de medición CT PT es un nuevo producto creado después de adoptar ampliamente los consejos de los clientes y un profundo estudio teórico. Se basa en el probador general automático de transformadores de la serie FA producido por nuestra empresa y que es ampliamente aclamado y aplicado. La adopción de DSP y ARM de alto rendimiento y la tecnología de fabricación avanzada garantizan un rendimiento estable y confiable del producto, un alto grado de automatización y alta eficiencia con todas las funciones, en el nivel líder nacional, son el equipo de prueba profesional para el control de transformadores. la industria energética. Pruebe las características de excitación, los parámetros de excitación, la relación de giro y la resistencia de la bobina de polaridad del transformador de corriente y voltaje.
Vídeo de funcionamiento del analizador CT PT
Parámetro del producto
|
Uso |
Clase P/TP CT y VT |
|
|
Corriente de salida (RMS) |
0~180 Vrms, 12 brazos, 36 A |
|
|
Voltaje de salida (RMS) |
±0.05% |
|
|
Relación de TC |
Rango |
1~10000 |
|
Exactitud |
±0.05% |
|
|
Relación VT |
Rango |
1~10000 |
|
Exactitud |
±0.1% |
|
|
Fase |
Exactitud |
±3min |
|
resistencia CC |
Rango |
0.3min |
|
ConnecticutCarga |
exactitud |
0~300Ω |
|
Rango |
1%±1mΩ |
|
|
Relación de TC |
Exactitud |
0~300VA |
|
Rango |
1%±0.1VA |
|
|
Condiciones ambientales |
CA 220 V ± 10 %, 50 Hz. |
|
|
Peso y dimensiones |
Temperatura de funcionamiento:-10οC~50οC, Humedad: Menor o igual al 90% |
|
|
Fuente de alimentación |
Dimensiones: 340 mm × 296 mm × 174 mm, peso<9kg |
|
Característica y aplicación del producto
1. Con todas las funciones, no solo satisface los requisitos de prueba de varios CT (incluida la clase TP), como las características de excitación (es decir, características de voltios-amperios), relación, polaridad, resistencia del devanado secundario, carga secundaria, error de relación y desplazamiento de fase, pero también se puede utilizar para las pruebas de varios PT, incluidas las características de excitación de la unidad electromagnética, relación, polaridad, resistencia del devanado secundario, error de relación y desplazamiento de fase.
2. Proporcione automáticamente los parámetros de CT y VT, incluido el voltaje/corriente del punto de inflexión, la curva de error del 10%, el factor de límite de precisión (ALF), el factor de seguridad del instrumento (FS), la segunda constante de tiempo (Ts), el coeficiente de remanencia (Kr) , inductancia saturada e insaturada, etc.
3. Basado en el principio avanzado de un método de prueba de baja frecuencia que puede cumplir con la prueba CT en voltaje de rodilla de hasta 30 KV.
4. Interfaz amigable y hermosa. Pantalla gráfica LCD de 6,4-pulgadas
5. El instrumento puede almacenar 3000 grupos de datos de prueba que no se perderán cuando se corte la energía. Una vez finalizada la prueba, los datos se pueden copiar a una PC mediante un disco USB para analizarlos y transformarlos en un informe WORD.
6. La prueba es simple y conveniente, un clic puede completar las pruebas de resistencia secundaria, excitación, relación y polaridad del CT.
7. Fácil de transportar, ya que pesa menos de 8,2 kg.
Detalles de producción

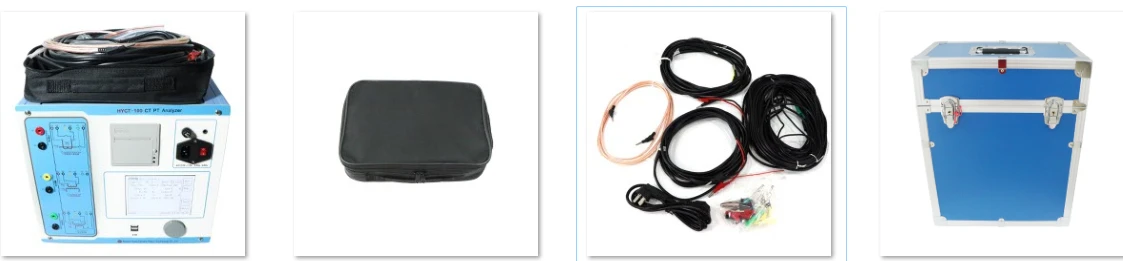

Accesorio
|
Número |
Nombre |
Cantidad |
|
1 |
Ordenador central |
uno |
|
2 |
papel de imprenta |
cuatro |
|
3 |
Fusible |
cinco |
|
4 |
linea electrica |
uno |
|
5 |
Línea de prueba especial |
uno |
|
6 |
Cable de tierra |
uno |
|
7 |
Especificación |
uno |
|
8 |
Informe de inspección |
uno |
|
9 |
Proceso de dar un título |
uno |
Preguntas frecuentes
1. Entrega:Entrega rápida y modo de transporte flexible
2. Pago:Elija las condiciones de pago y la forma de pago que más le convenga
3. Servicio de venta:24-hora de contacto en línea, elija el modelo correcto de equipo según su solicitud, brinde la mejor oferta y soporte de personalización
4. Período de garantía:Todas las garantías de calidad de la máquina por un año y soporte técnico de por vida para usted. Respuesta online a los problemas técnicos de los clientes.
Visita del cliente
Detalles de embalaje
Nuestro servicio
01
Servicio de preventa
Realizar consultas de productos, actividades de promoción y marketing de productos y soporte técnico para las necesidades de los clientes.
02
Servicio de entrega
Embalaje con cajas de madera, proporciona diferentes soluciones de forma de envío, acepta diferentes formas de pago. Ahorre costos de envío y asegúrese de que los productos lleguen bien.
03
Servicio postventa
Instalación y puesta en marcha de productos específicos; Responda a las preguntas de los consumidores, responda las consultas de los consumidores y atienda los comentarios de los consumidores.
La gente también pregunta
¿Cuál es la carga de un transformador de corriente?
La carga de un transformador de corriente se refiere a la impedancia o carga conectada a su devanado secundario, generalmente expresada en ohmios o voltios-amperios. Es fundamental hacer coincidir la impedancia de carga con las especificaciones proporcionadas por el fabricante del CT para evitar imprecisiones, saturación, sobrecalentamiento y otros problemas potenciales.
¿Cuál es el voltaje del punto de inflexión de un transformador de corriente?
El voltaje del punto de inflexión es el punto en el que el núcleo magnético de un transformador de corriente se satura, provocando un aumento significativo del error en la corriente de salida.
