Introducción al producto

SMG7000B 3- El analizador de calidad de potencia de fase introduce:

Analizador de calidad de potencia, también conocido como analizador de calidad de potencia trifásico inteligente o analizador de calidad de potencia multifuncional, que realiza simultáneamente las funciones de un analizador armónico, medidor de voltios de fase y medidor de parámetros eléctricos . se aplica a la industria eléctrica, la petroquímica, metalurgia, ferrocarril, míneas de investigaciones, instituciones de investigación escientíficas y metrología de metrología, instituciones de metrología de metrología, petroquímica, metalurgia, ferrocarril, míneas de ingresos, instituciones de investigación escientíficas y metrología de metrología y metrología de metrología y metrología. Departamentos . especialmente adecuados para el análisis y diagnóstico integrales de todos los parámetros de voltaje, corriente, velocidad de potencia, potencia, armónica y fase eléctrica .

El analizador de calidad de potencia SMG7000B adopta la arquitectura de procesador doble DSP + ARM, DSP se utiliza para la recopilación de datos y el procesamiento del algoritmo, el ARM se utiliza para el protocolo de comunicación y el procesamiento de la interfaz de la máquina manual; La adquisición de la señal analógica es de 2 piezas de la resolución AD7655 ADI Company . para AD7655 IS de 16 bits, y es un4- canal sincrónico de canal . La tasa de muestreo más alta puede alcanzar 1 Msps, asegurar la precisión del canal y la integridad de la plantilla, y no es una gran cantidad de los cambios transitorios en la graneada en la graneada en la gran cantidad, los cambios en la grane. detectar la forma de onda transitoria que se eleva y cae drásticamente, e interrupción instantánea de la forma de onda; La frecuencia de trabajo DSP es más de 200 MHz, para poder monitorear oportunamente la red eléctrica y ajustar dinámicamente la frecuencia de muestreo para realizar la sincronización de la frecuencia de potencia y la frecuencia de muestreo; Usando una pantalla 5.6 -} pulgada de pantalla LCD de color LCD, una resolución de 640 puntos x 480 puntos, con diferentes diferencias de color de visualización entre los parámetros de fase, forma de onda, diagrama de vector, relación armónica, el usuario puede ser más eficiente y más intuitivo comprender el estado de los parámetros de la cuadrícula de poder . Memoria flash, puede almacenar 60 grupos de las pantallas de los pantallas de la misma manera de las pantallas de captura, los mismos grupos de captura de los parámetros de captura de la misma captura de la misma captura de la misma captura de la misma captura de la misma captura de la misma captura de la misma captura de la misma captura de la misma manera de las pantallas de captura en el mismo tiempo de captura en el mismo tiempo de captura de la misma captura de la misma captura de la misma captura de captura. Figuras de forma de onda de voltaje/corriente y 12800 grupos de listas de alarmas . Inicio El modelo de detección actual puede capturar continuamente la forma de onda de corriente inicial para 100 s . Tarjeta de memoria de 2 GB incorporada para almacenar el registro de curvas de tendencia, registro simultáneo de 20 parámetros (puede elegir según lo necesario), recopilando datos para una vez cada vez que cada cinco segundos, registros de curvas, se registran 3000000. Días .

Parámetro de producto

Factor de influencia	Artículo de prueba	Condición base	Condición de trabajo
Temperatura ambiente	Todos los parámetros	(23 ± 2) Grado	-10 Grado ~ 40 grados
Humedad relativa	Todos los parámetros	40%~ 60%	<80%
Voltaje de fase a neutral	Todos los parámetros	(100±1%)V	1.0V~ 1000V
Voltaje de fase a fase	Verdadero voltaje de fase a fase RMS	(200±1%)V	1.0V~ 2000V
Actual	Verdadera corriente RMS	(5±1%)A	10 mA ~ 1000A
Frecuencia de red	Todos los parámetros	50Hz ± 0.1Hz	40Hz ~ 70Hz
Cambio de fase	Potencia activa y energía activa	Cosφ =1	Cosφ: 0.2 ~ 1.0
Cambio de fase	Potencia reactiva y energía reactiva	Sinφ =1	Sinφ: 0.2 ~ 1.0
Armónico	Todos los parámetros	<0.1%	0.0%~ 100%
Desequilibrio de voltaje	Todos los parámetros	<10%	0.0%~ 100%
Voltaje de trabajo del dispositivo	Todos los parámetros	DC9.8V ± 0.1V	DC9.5V ~ 10.5V
Campo eléctrico externo, campo magnético	Todos los parámetros	Debe evitarse
Posición de prueba	Parámetros relacionados medidos de la corriente	Probó el cable en el centro de la abrazadera .

Fuente de alimentación	Paquete de batería de iones de litio recargable 9 . 6V, cargador de respaldo.
Indicador de batería	El símbolo de la batería muestra energía volcada . Cuando el voltaje es demasiado bajo, se cierra automáticamente después de los 1 minuto .
Consumo de energía	El consumo actual de la prueba normal 490 mA, continuamente durante 8 horas .
Modo de visualización	Pantalla de color LCD, 640 dotas × 480 lotes, 5 . 6 pulgadas, dominio de visualización: 116 mm × 88 mm.
Tamaño de la abrazadera	008B Central de corriente pequeña pequeña: 7.5 mm × 13 mm; 040B Centro de corriente Circle: 35 mm × 40 mm; 068B Circle Current Cuase: 68 mm × 68 mm .
Dimensiones del instrumento	L × W × H: 240 mm × 170 mm × 68 mm .
Número de canales	4U/4I.
Voltaje de fase a fase	1.0V~2000V.
Voltaje de fase a neutral	1.0V~1000V.
Actual	008b Cinción de corriente: 10 mA ~ 10.0a; 040B Corriente de corriente: 0.10a ~ 100a; 068B Corriente de corriente: 1.0a ~ 1000A; Transformador de corriente opcional: corriente de entrada del instrumento 1MA ~ 500MA .
Frecuencia	40Hz ~ 70Hz .
Parámetros de electricidad	W, VA, VAR, PF, DPF, COSφ, Tanφ .
Parámetros de energía	Wh, Varh, Vah .
Armónico	Orden 0 ~ 50.
Distorsión armónica total	Orden 0 ~ 50, cada fase .
Modo experto	Sí .
Número de registros transitorios	150 conjuntos .
Parpadeo de voltaje	Sí .
Iniciar el modo actual	Sí, 100 segundos .
3 fases de desequilibrio	Sí .
Registro	300 días (grabación simultánea de 20 parámetros, registre un punto cada 5 segundos) .
Valor registrado Min/Max	Medición de valores máximos y mínimos durante un período de tiempo .
Alarma	40 tipos diferentes de selecciones de parámetros, 12,800 establecidos registros de alarma .
Cima	Sí .
Pantalla del diagrama de fasor	Automáticamente .
Capacidad de las instantáneas	60.
Lenguaje de menú	Inglés/chino .
Comunicación	USB .
Apagado automático	Cuando se inicia una campaña de alarma o una búsqueda de transitorios, una captura de corriente de entrada o una grabación de tendencias está pendiente o en progreso, el dispositivo no se apaga automáticamente .
Apagado automático	En otro modo de prueba, 15 minutos sin pulsaciones de teclas, apagado automático después de un puntaje de 1 minuto .
Función de luz de fondo	Sí, adecuado para usar en la noche y Dark Place .
Peso	Host: 1 . 6kg (con batería).
	008b Cuesta de corriente de corriente afilada pequeña: 170g × 4;
	040B Currente de corriente de círculo: 190g × 4;
	068b Currente de corriente de círculo: 510g × 4;
	Prueba de cables y adaptador de potencia: 900 g;
	Peso total: aproximadamente 7 . 8kg (con empaque).
Longitud del cable de prueba de voltaje	3m.
Longitud del cable del sensor de corriente	2m.
Temperatura de trabajoy humedad	-10 grado ~ 40 grados; por debajo del 80%rh .
Temperatura de almacenamiento y humedad	-10 grado ~ 60 grados; por debajo del 70%rh .
Impedancia de entrada	Impedancia de entrada del voltaje de prueba: 1MΩ .
Voltaje de soporte	Resistir el voltaje de CA sinusoidal de 3700V/50Hz durante 1 minuto entre el cableado del instrumento y el caparazón .
Aislamiento	Entre el cableado del instrumento y el shell mayor o igual a 10MΩ .
Estructura	Aislamiento doble, con una vaina a prueba de vibraciones .
Reglas de forma segura	IEC 61010 1000 v Cat III / 600V Cat IV, IEC 61010-031, IEC61326, Grado de contaminación: 2.

Medición	Rango	Resolución de visualización	El error máximo en el rango de la referencia
Frecuencia	40Hz ~ 70Hz	0.01Hz	± (0.03) Hz
Verdadero voltaje de fase a neutral RMS	1.0V~ 1000V	Resolución mínima 0.1V	± (0.5%+5 DGT)
Verdadero voltaje de fase a fase RMS	1.0V~ 2000V	Resolución mínima 0.1V	± (0.5%+5 DGT)
Voltaje de DC	1.0V~ 1000V	Resolución mínima 0.1V	± (1.0%+5 DGT)
Verdadera corriente RMS	10 mA ~ 1000A	Min resolución 1MA	± (0.5%+5 DGT)
Pico de voltaje de fase a neutral	1.0V~ 1414V	Resolución mínima 0.1V	± (1.0%+5 DGT)
Pico de voltaje de fase a fase	1.0V~ 2828V	Resolución mínima 0.1V	± (1.0%+5 DGT)
Pico actual	10 mM ~ 1414a	Min resolución 1MA	± (1.0%+5 DGT)
Factor pico	1.00~ 3.99	0.01	± (1%+2 DGT)
Factor pico	4.00~ 9.99	0.01	± (5%+2 DGT)
Potencia activa	0.000 W ~ 9999.9kw	Resolución mínima 0.001W	± (1%+3 DGT) Cosφ mayor o igual a 0.8
Potencia activa	0.000 W ~ 9999.9kw	Resolución mínima 0.001W	± (1.5%+10 DGT) 0.2 menos o igual a cosφ<0.8
Potencia reactiva, inductiva o capacitiva	0.000 var ~ 9999.9kvar	Resolución mínima 0.001var	± (1%+3 DGT) Sinφ mayor o igual a 0.5
Potencia reactiva, inductiva o capacitiva	0.000 var ~ 9999.9kvar	Resolución mínima 0.001var	± (1.5%+10 DGT) 0.2 menor o igual a sinφ<0.5
Poder aparente	0.000 VA ~ 9999.9kva	Resolución mínima 0.001VA	± (1%+3 DGT)
Factor de potencia	-1.000~ 1.000	0.001	± (1.5%+3 DGT) Cosφ mayor o igual a 0.5
Factor de potencia	-1.000~ 1.000	0.001	± (1.5%+10 DGT) 0.2 menos o igual a cosφ<0.5
Energía activa	0.000 WH ~ 9999.9mwh	Resolución mínima 0.001WH	± (1%+3 DGT) Cosφ mayor o igual a 0.8
Energía activa	0.000 WH ~ 9999.9mwh	Resolución mínima 0.001WH	± (1.5%+10 DGT) 0.2 menos o igual a cosφ<0.8
Energía reactiva, inductiva o capacitiva	0.000 Varh ~ 9999.9mvarh	Min resolución 0.001varh	± (1%+3 DGT) Sinφ mayor o igual a 0.5
Energía reactiva, inductiva o capacitiva	0.000 Varh ~ 9999.9mvarh	Min resolución 0.001varh	± (1.5%+10 DGT) 0.2 menor o igual a sinφ<0.5
Energía de Papparent	0.000 VAH ~ 9999.9mvah	Min resolución 0.001vah	± (1%+3 DGT)
Ángulo de fase	-179 Grado ~ 180 grados	1 grado	± (2 grados)
Tannos (VA mayor o igual a 50VA)	-32.76~ 32.76	Resolución mínima 0.001	φ: ± (1 grado)
Cambio de fase del factor de potencia (DPF)	-1.000~ 1.000	0.001	φ: ± (1 grado)
Relación armónica (Orden 1 a 50) (Vrms>50V)	0.0%~ 99.9%	0.1%	± (1%+5 DGT)
Ángulo armónico (Vrms>50V)	-179 Grado ~ 180 grados	1 grado	± (3 grados) Armónicos del orden 1 a 25
Ángulo armónico (Vrms>50V)	-179 Grado ~ 180 grados	1 grado	± (10 grados) Armónicos del orden 26 a 50
Armónico total relación (THD o THD-F) Menos o igual a 50	0.0%~ 99.9%	0.1%	± (1%+5 DGT)
Factor de distorsión (DF o THD-R) Menos o igual a 50	0.0%~ 99.9%	0.1%	± (1%+10 DGT)
Factor Transformador K	1.00~ 99.99	0.01	±(5%)
3 fases de desequilibrio	0.0%~ 100%	0.1%	±(1%)

Característica y aplicación del producto

1. WaveForm en tiempo real (4 canales Voltaje/4 canales Corriente) .

2. Valores RMS verdaderos de voltajes y corrientes .

3. Los componentes DC de los voltajes .

4. Valores de corriente y voltaje de pico .

5. mínimo y máximo de medio ciclo RMS RMS y valores de voltaje .

6. Pantalla de diagrama Phasor .

7. Medición de cada armónico hasta el orden 50.

8. Los gráficos de barras muestran relaciones armónicas de corriente y voltaje de cada fase .

9. distorsión armónica total (thd) .

10. activo, reactivo, aparente potencia, por fase y acumulativa .

11. Energía activa, reactiva, aparente, por fase y acumulativa .

12. transformer k factor .

13. Factores de potencia (PF) y factores de desplazamiento (DPF o cosφ) .

14. Flicker de voltaje a corto plazo (PST) .

15. Tres fase desequilibrio (corriente y voltaje) .

Accesorio

No .	Designación	Cantidad
1	Host del instrumento .	1
2	Bolsa de instrumentos .	1
3	Sensores actuales .	12 (3 tipos)
4	Prueba de cables .	5 (amarillo, verde, rojo, azul, negro)
5	Clips de cocodrilo .	5
6	Prueba de prueba .	5
7	Adaptador de potencia dedicado .	1
8	Cord de fecha USB .	1
9	CD de software .	1
10	Paquete de batería de litio .	1 (integrado en el instrumento)
11	Memoria de 2GB .	1 (Conecte el instrumento)
12	Manual, tarjeta de garantía, certificación .	1

Preguntas frecuentes

1. Entrega:Entrega rápida y modo flexible de transporte
2. Pago:Elija los términos de pago y el método de pago que sea conveniente
3. Servicio de ventas:24- Hora Contacto en línea, elija el modelo de equipo adecuado de acuerdo con su solicitud, brinde la mejor oferta, admite personalización
4. Período de garantía:Toda la calidad de la máquina garantiza un año de soporte técnico de por vida para usted . Respuesta en línea a los problemas técnicos de los clientes .

Servicio en el sitio

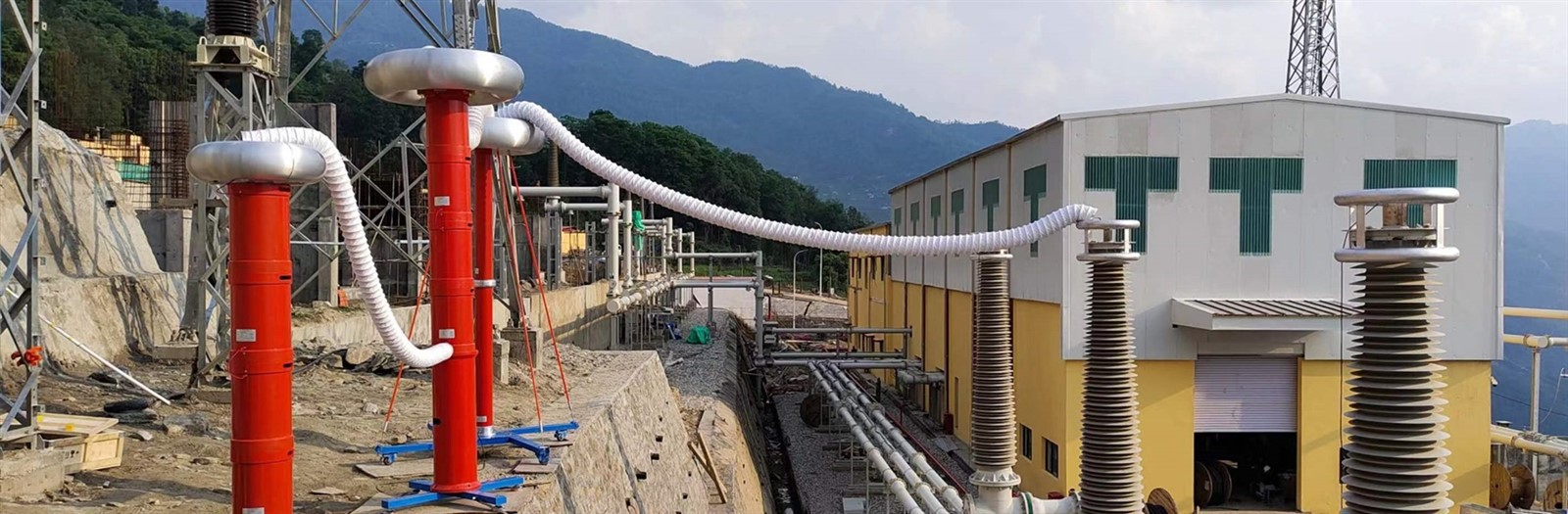

test onsite
