Introducción del producto

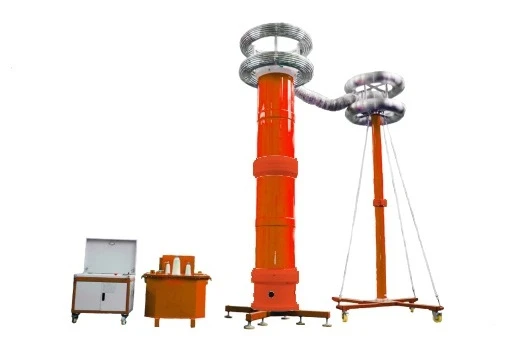

La serie XZB consta de una fuente de alimentación de conversión de frecuencia, un transformador de excitación, un reactor y un divisor de capacitancia. El condensador y el reactor del equipo probado forman la forma de conexión de resonancia en serie. El divisor de voltaje está conectado en paralelo al equipo probado para medir el voltaje resonante como señal de protección contra sobretensión también. La salida de potencia de modulación de frecuencia está acoplada al circuito de resonancia en serie mediante el transformador de excitación, proporcionando la potencia de excitación de resonancia en serie. Ejerce el principio de resonancia en serie, utiliza un transformador de excitación para motivar el bucle resonante en serie y ajusta la frecuencia de salida del director para hacer que la inductancia del bucle L y el equipo medido C en serie sean resonantes, y el voltaje resonante es el voltaje agregado al equipo probado. La serie XZB se usa ampliamente en energía eléctrica, metalurgia, petróleo, industria química y otras industrias, se aplica a pruebas de capacitancia de alto voltaje y gran capacidad y a pruebas preventivas.
Sistema de prueba resonante de CA
Parámetro del producto
|
Temperatura |
－10 grados -40 grados |
|
Humedad relativa |
Menor o igual al 95%, sin condensación |
|
Altitud |
Menor o igual a 3000 metros |
|
Potencia de entrada |
Trifásico 380V, Frecuencia 50Hz o monofásico 220V |
|
Frecuencia de salida |
20-300Hz |
|
Forma de onda de voltaje |
Onda sinusoidal, tasa de distorsión de forma de onda<1.0% |
|
tiempo de trabajo |
Tiempo de trabajo continuo 60 min bajo carga nominal, sobretensión 1,1 veces, 1 minuto |
|
Aumento de temperatura |
Tiempo de trabajo continuo 60 min bajo carga nominal, aumento de temperatura inferior o igual a 65 K |
|
factor de calidad |
Q Mayor o igual a 30(f=45Hz) |
|
Precisión de medición |
Sistema Valor efectivo 1,5 |
|
Sensibilidad de regulación de frecuencia |
0.1Hz |
|
Grado de inestabilidad |
＜0.05% |
|
Tensión de salida nominal |
0 ~ 1000 kV y menos |
|
Rango de aplicación |
cable Sistema resonante de frecuencia variable; Equipo de prueba de tensión soportada de frecuencia del generador; Equipo eléctrico de subestación, sistema de prueba de tensión soportada CA; Sistema de refuerzo resonante para pruebas CVT. |
Característica y aplicación del producto
1. Resiste equipos de voltaje y tiene un sistema de prueba portátil, liviano y de pequeño volumen.
2. Este sistema requiere que el peso que puede ser movido en el sitio por una sola persona no debe exceder los 30 kg, y que puede ser movido por dos personas no debe exceder los 60 kg, por lo que es adecuado para trabajos en el sitio.
3. La fuente de alimentación adopta una fuente de alimentación monofásica de 220 V o una fuente de alimentación única de 380 V, lo cual es conveniente para la recolección de energía en el sitio.
4. El reactor adopta vertido de epoxi seco, que es hermoso y confiable, y adecuado para todo tipo de cables.
5. Equipar con tecnología patentada de bajos armónicos, inferior al 5% del estándar internacional y proteger el transformador principal, el generador y otros equipos contra daños por armónicos de alto voltaje.
6. Equipado con la función de monitorear el valor máximo de acuerdo con los estándares internacionales, que puede monitorear la forma de onda de prueba de alto voltaje en tiempo real.
7. Fácil de operar, pantalla LED grande.
8. Con su propia microimpresora, imprima y guarde datos de prueba en cualquier momento.
9. Configuración flexible. Se pueden seleccionar diferentes tipos de reactores para cumplir con los requisitos de diferentes muestras, para lograr un uso múltiple y rentable.
Detalles de producción
Preguntas frecuentes
1. Entrega:Entrega rápida y modo de transporte flexible
2. Pago:Elija las condiciones de pago y la forma de pago que más le convenga
3. Servicio de venta:24-hora de contacto en línea, elija el modelo correcto de equipo según su solicitud, brinde la mejor oferta y soporte de personalización
4. Período de garantía:Todas las garantías de calidad de la máquina por un año y soporte técnico de por vida para usted. Respuesta online a los problemas técnicos de los clientes.
