Prueba de medición de fugas de CC del transformador, instrumentación de prueba: generador de alto voltaje de CC.
El generador de alto voltaje CC consta de dos partes, la caja de control y el rectificador duplicador de voltaje. Utilice una línea dedicada para conectar las dos partes. Parte de los terminales de conexión a tierra de los dos instrumentos están conectados a tierra de manera confiable con un cable de conexión a tierra exclusivo, y la varilla de descarga también está conectada a tierra de manera confiable. Todos los cables de conexión a tierra deben estar conectados a la tierra del producto probado. La protección contra sobretensión se establece en 1,1 veces el voltaje de prueba para evitar que aumente la sobretensión. Cuando haya una prueba en un entorno de interferencia de campo eléctrico (como en una subestación), utilice una conexión de cable blindado entre el equipo de prueba y el producto probado. Los requisitos de cableado son los mismos que los de la medición de la resistencia de aislamiento.
El instrumento utiliza una fuente de alimentación de 220 V.
Después de conectar el generador de alto voltaje de CC a la fuente de alimentación para calentarlo durante 1 minuto, encienda el interruptor de alto voltaje y gire la perilla de refuerzo para aumentar el voltaje. Una vez finalizada la prueba, primero desconecte el interruptor de alto voltaje y utilice la varilla de descarga para descargar el producto de prueba.

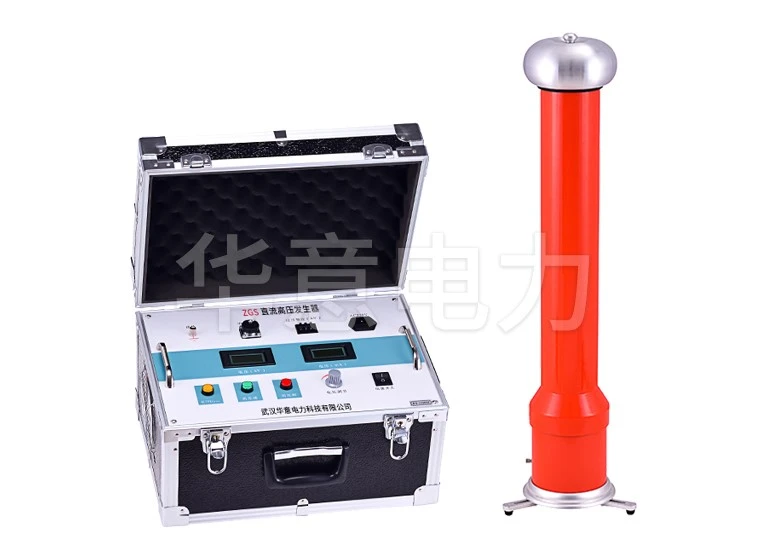

Generador de alto voltaje CC
Proceso de prueba y juicio de análisis.
El voltaje de prueba es el siguiente:
Tensión nominal del devanado (kV) 220, tensión de prueba CC (kV) 40; tensión nominal del devanado (kV) 110, tensión de prueba CC (kV) 40; tensión nominal del devanado (kV) 35, tensión de prueba CC (kV) 20; tensión nominal del devanado Tensión (kV) Menor o igual a 20, tensión de prueba CC (kV) 10;
La tensión de prueba se ejecutará de acuerdo con la tabla anterior.
La velocidad de refuerzo debe ser diferente según la capacitancia del producto probado y la corriente del microamperímetro de control principal no debe ser demasiado grande. Después de que aumente el voltaje, manténgalo durante 1 minuto, lea el valor actual y registre.
En caso de situaciones anormales (como sonido de descarga y sonido de corona fuerte) durante el proceso de refuerzo, desconecte inmediatamente la fuente de alimentación de alto voltaje y verifique el cableado del producto probado para detectar descarga a tierra.
Para reducir el aumento de la corriente de fuga causada por la corona, se deben reducir las esquinas afiladas y las rebabas en el cableado de las líneas de alto voltaje.
Cuando la corriente de fuga es grande en verano, se puede enrollar un cable de cobre desnudo alrededor del centro de la superficie de la botella de porcelana para conectar el cable blindado del generador de alto voltaje.
Si la corriente de fuga sigue siendo grande después de tomar las medidas anteriores, se debe realizar un análisis completo en combinación con la medición de la resistencia de aislamiento y la medición de la pérdida dieléctrica.
